Systemtrenner (Wasser-Wasserkühler)
Ökologisch, mit Prädikat wertvoll
Alle Modelle werden speziell nach dem bei Ihnen vorhandenem Kühlwassernetz ausgelegt und können bis zu einer Leistung von 150 kW geliefert werden.
Die Standardmodelle sind alle mit Bypass, Manometer sowie Strömungswächter zur Durchflussüberwachung ausgestattet.
Bei Störungen jeglicher Art wird das Gerät abgeschaltet. Die Temperatursteuerung erfolgt sekundär, indem ein Motorventil primärseitig die Hauswassermenge automatisch regelt. Der Schrittmotor arbeitet in feinen Stufen, sodass eine hohe Temperaturkonstanz erreicht wird.
Diese Art Kühler werden im Vergleich zu Kältekompressionsanlagen preislich immer günstiger, je höher die Leistungen sind. Das trifft auch auf Größenverhältnisse sowie den Geräuschpegel zu. Diese Geräte lassen sich besonders gut schalldämmen und sind bei hohen Leistungen relativ geräuscharm und äußerst kompakt. Eine Abwärme an den umliegenden Raum ist fast vernachlässigbar. Kondenswasserablagerungen gibt es nicht, da die Primärseiten grundsätzlich isoliert sind.

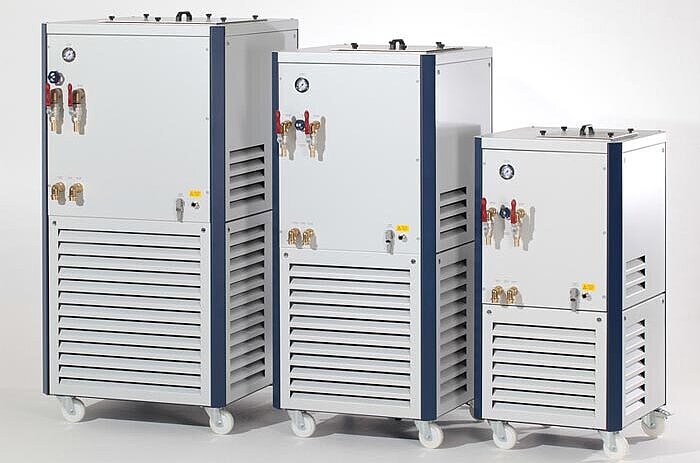

Falls diese Art KÜHLMOBILE fest verrohrt werden, sind Füße anstatt Rollen erhältlich.
Es gibt bereits viele Institute mit hauseigener Kühlwasserversorgung. Dieses Kühlwasser ist meist zu kalt, um z. B. einen Laser oder ein Elektronenmikroskop zu kühlen oder das Wasser ist häufig qualitativ schlecht. Das KÜHLMOBIL als Systemtrenner bietet die ideale Lösung für diese Probleme und hat sehr geringe Abmessungen. Es arbeitet ohne Kompressor und deshalb ohne Kältemittel. Ein Energieaufwand ist nur für die Förderpumpe notwendig, da die Kälteleistung des Hauswassersystems genutzt wird. Bei der Skizze auf der nachfolgenden Seite sehen Sie das grundlegende Funktionsprinzip. Der Anschaffungspreis eines solchen Gerätes liegt bei größeren Leistungen weit unter dem eines mittels Kompressor gekühlten Gerätes.
Dieses Gerät arbeitet mit einem 3-Wege Motorventil. Durch die analogen Ansteuer-Signale (0–10 V) werden konstante Temperaturen erreicht und Störgrößen schnell ausgeglichen. Die Variante ist auch mit einem Motorventil erhältlich, welches über einen mikroprozessorgesteuerten PID-Regler angesteuert wird.
Gerne bieten wir Ihnen einen Systemtrenner an!
Für die Erstellung eines unverbindlichen Angebots werden folgende Daten benötigt:
- Wasseraustrittstemperatur der Hauswasserseite bzw. Eintrittstemperatur in den Kühler
- Druckdifferenz des Hauswassernetzes
- Welche Wassermenge steht zur Verfügung?
Rufen Sie uns unter 05265-945 520 an. Gerne bieten wir Ihnen ein passendes Gerät an!
Technische Daten | Systemtrenner 1 kW - 3,2 kW
| Technische Daten | KÜHLMOBIL 1 kW | KÜHLMOBIL 2,1 kW | KÜHLMOBIL 3,2 kW |
|---|---|---|---|
|
Artikelbezeichnung (Systemtrenner) |
002-WW-B400 | 121-WW-B400 | 210-WW-B400 |
| Artikelnummer | 3-101097 | 3-101098 | 3-101099 |
|
Kühlleistung @ 20°C Wasservorlauftemperatur und max. 10°C primärseitig |
1000 Watt | 2100 Watt | 3200 Watt |
| Nennleistung | 4 l/min. @ 2,2 bar | 4 l/min. @ 2,2 bar | 5 l/min. @ 4,0 bar |
| Max. Leistung | 10 l/min. | 10 l/min. | 40 l/min. |
| Max. Druck | 3,5 bar | 3,5 bar | 4,5 bar |
| Abmessungen B x T x H | 360 x 470 x 590 mm | 360 x 470 x 590 mm | 430 x 470 x 695 mm |
| Stromart | 230 V/50 Hz/1 PH | 230 V/50 Hz/1 PH | 230 V/50 Hz/1 PH |
| Geräuschpegel |
ca. ≤ 49 dB(A) (frontal, 2 m Abstand) |
ca. ≤ 49 dB(A) (frontal, 2 m Abstand) |
ca. ≤ 51 dB(A) (frontal, 2 m Abstand) |
| Gewicht | 32 kg | 32 kg | 41 kg |
Technische Daten | Systemtrenner 4,3 kW - 7,0 kW
| Technische Daten | KÜHLMOBIL 4,3 kW | KÜHLMOBIL 5 kW | KÜHLMOBIL 7 kW |
|---|---|---|---|
|
Artikelbezeichnung (Systemtrenner) |
311-WW-B400 | 312-WW-B400 | 423-WW-B400 |
| Artikelnummer | 3-101145 | 3-101100 | 3-101101 |
|
Kühlleistung @ 20°C Wasservorlauftemperatur und max. 10°C primärseitig |
4300 Watt | 5000 Watt | 7000 Watt |
| Nennleistung | 5 l/min. @ 4,0 bar | 5 l/min. @ 4,0 bar | 1200 l/h @ 5,0 bar |
| Max. Leistung | 40 l/min. | 40 l/min. | 4000 l/h |
| Max. Druck | 4,5 bar | 4,5 bar | 5,6 bar |
| Abmessungen B x T x H | 430 x 470 x 695 mm | 470 x 560 x 690 mm | 580 x 660 x 820 mm |
| Stromart | 230 V/50 Hz/1 PH | 230 V/50 Hz/1 PH | 230 V/50 Hz/1 PH |
| Geräuschpegel |
ca. ≤ 51 dB(A) (frontal, 2 m Abstand) |
ca. ≤ 52 dB(A) (frontal, 2 m Abstand) |
ca. ≤ 53 dB(A) (frontal, 2 m Abstand) |
| Gewicht | 41 kg | 49 kg | 84 kg |
Technische Daten | Systemtrenner 9,5 kW - 16,0 kW
| Technische Daten | KÜHLMOBIL 9,5 kW | KÜHLMOBIL 14,5 kW | KÜHLMOBIL 16 kW |
|---|---|---|---|
|
Artikelbezeichnung (Systemtrenner) |
442-WW-B400 | 534-WW-B400 | 543-WW-B400 |
| Artikelnummer | 3-101102 | 3-101104 | 3-101105 |
|
Kühlleistung @ 20°C Wasservorlauftemperatur und max. 10°C primärseitig |
9500 Watt | 14500 Watt | 16000 Watt |
| Nennleistung | 1200 l/h @ 5,0 bar | 1200 l/h @ 5,0 bar | 3000 l/h @ 5,4 bar |
| Max. Leistung | 4000 l/h | 4000 l/h | 6200 l/h |
| Max. Druck | 5,6 bar | 5,6 bar | 5,8 bar |
| Abmessungen B x T x H | 580 x 660 x 820 mm | 590 x 620 x 1205 mm | 680 x 730 x 1520 mm |
| Stromart | 230 V/50 Hz/1 PH | 230 V/50 Hz/1 PH | 400 V/50 Hz/3 PH |
| Geräuschpegel |
ca. ≤ 53 dB(A) (frontal, 2 m Abstand) |
ca. ≤ 53 dB(A) (frontal, 2 m Abstand) |
ca. ≤ 55 dB(A) (frontal, 2 m Abstand) |
| Gewicht | 85 kg | 98 kg | 155 kg |
Technische Daten | Systemtrenner 20,0 kW - 35,0 kW
| Technische Daten | KÜHLMOBIL 20 kW | KÜHLMOBIL 25 kW | KÜHLMOBIL 35 kW |
|---|---|---|---|
|
Artikelbezeichnung (Systemtrenner) |
549-WW-B400 | 625-WW-B400 | 635-WW-B400 |
| Artikelnummer | 3-101107 | 3-101108 | 3-101110 |
|
Kühlleistung @ 20°C Wasservorlauftemperatur und max. 10°C primärseitig |
20000 Watt | 25000 Watt | 35000 Watt |
| Nennleistung | 3000 l/h @ 5,4 bar | 3000 l/h @ 5,4 bar | 3000 l/h @ 5,4 bar |
| Max. Leistung | 6200 l/h | 6200 l/h | 6200 l/h |
| Max. Druck | 5,8 bar | 5,8 bar | 5,8 bar |
| Abmessungen B x T x H | 680 x 730 x 1520 mm | 680 x 730 x 1520 mm | 800 x 850 x 1665 mm |
| Stromart | 400 V/50 Hz/3 PH | 400 V/50 Hz/3 PH | 400 V/50 Hz/3 PH |
| Geräuschpegel |
ca. ≤ 55 dB(A) (frontal, 2 m Abstand) |
ca. ≤ 55 dB(A) (frontal, 2 m Abstand) |
ca. ≤ 55 dB(A) (frontal, 2 m Abstand) |
| Gewicht | 160 kg | 162 kg | 193 kg |
Technische Daten | Systemtrenner 50,0 kW - 150,0 kW
| Technische Daten | KÜHLMOBIL 50 kW | KÜHLMOBIL 80 kW | KÜHLMOBIL 100 kW | KÜHLMOBIL 150 kW |
|---|---|---|---|---|
|
Artikelbezeichnung (Systemtrenner) |
650-WW-B400 | 680-WW-B400 | 700-WW-B400 | 750-WW-B400 |
| Artikelnummer | 3-101112 | 3-101115 | 3-101116 | 3-101119 |
|
Kühlleistung @ 20°C Wasservorlauftemperatur und max. 10°C primärseitig |
50000 Watt | 80000 Watt | 100000 Watt | 150000 Watt |
| Nennleistung | 4000 l/h @ 5,5 bar | 7000 l/h @ 4,1 bar | 9000 l/h @ 4,7 bar | 14000 l/h @ 2,9 bar |
| Max. Leistung | 6200 l/h | 15000 l/h | 22000 l/h | 30000 l/h |
| Max. Druck | 6,5 bar | 4,7 bar | 5,0 bar | 3,7 bar |
| Abmessungen B x T x H | 800 x 850 x 1665 mm | 980 x 820 x 1770 mm | 980 x 820 x 1770 mm | 980 x 820 x 1770 mm |
| Stromart | 400 V/50 Hz/3 PH | 400 V/50 Hz/3 PH | 400 V/50 Hz/3 PH | 400 V/50 Hz/3 PH |
| Geräuschpegel |
ca. ≤ 56 dB(A) (frontal, 2 m Abstand) |
ca. ≤ 58 dB(A) (frontal, 2 m Abstand) |
ca. ≤ 60 dB(A) (frontal, 2 m Abstand) |
ca. ≤ 60 dB(A) (frontal, 2 m Abstand) |
| Gewicht | 207 kg | 270 kg | 290 kg | 352 kg |
